Materijal: Nodularni liv GJS-400 (GGG40) / Nerđajući čelik
Zaštita: Plastifikacija epoxy prahom min. debljine 250 µm
Nominalni pritisak: NP 10/16 bar
|

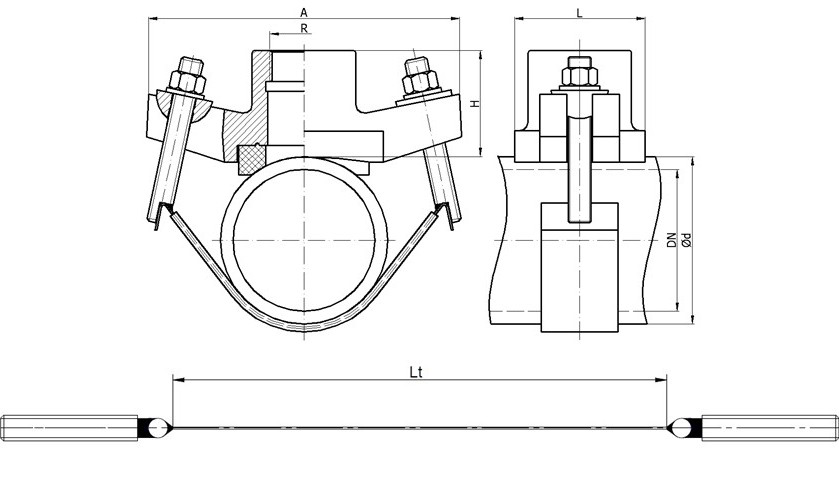

Šifra |
PN |
DN |
⌀dmin |
⌀dmax |
Lt |
H |
A |
L |
|
2200601T |
10 |
50 |
66 |
70 |
140 |
72 |
212 |
92 |
|
2200602T |
10 |
80 |
88.9 |
104 |
245 |
72 |
212 |
92 |
|
2200603T |
10 |
100 |
110 |
130 |
280 |
72 |
212 |
92 |
|
2200604T |
10 |
125 |
140 |
165 |
370 |
72 |
212 |
92 |
|
2200605T |
10 |
150 |
160 |
190 |
430 |
72 |
212 |
92 |
|
2200606T |
10 |
200 |
219.1 |
252 |
590 |
72 |
212 |
92 |
|
2200607T |
10 |
250 |
273 |
308 |
750 |
72 |
212 |
92 |
|
2200608T |
10 |
300 |
315 |
342 |
860 |
72 |
212 |
92 |
|
2200609T |
342 |
368 |
950 |
|||||
|
2200610T |
10 |
350 |
355 |
378 |
960 |
72 |
212 |
92 |
|
2200611T |
378 |
404 |
1040 |
|||||
|
2200612T |
404 |
428 |
1120 |
|||||
|
2200614T |
10 |
400 |
400 |
429 |
1110 |
72 |
212 |
92 |
|
2200615T |
429 |
456 |
1200 |
|||||
|
2200615T |
456 |
488 |
1285 |
|||||
|
2200617T |
10 |
500 |
500 |
532 |
1420 |
72 |
212 |
92 |
|
2200618T |
544 |
568 |
1540 |
|||||
|
2200619T |
582 |
606 |
1650 |
*R - prečnik navojnog priključka (po zahtevu dostupan u dimenzijama od 1``, 1 ¼``, 1 ½`` i 2``)
Tehničke karakteristike:
Ogrlice sa navojem imaju primenu na odvojcima za kućne priključke u vodovodnim sistemima. Ogrlicu odlikuje izvanredno zaptivanje, jednostavno održavanje i dug vek trajanja. Dimenzije ogrlica i ugradne mere odgovaraju dimenzijama za povezivanje na čelične, livene ili azbest-cement cevi. Ogrlica sa donje strane ima integrisan dihtung (EPDM ili NBR po zahtevu kupca), a na delu ogrlice prema navojnom izvodu, gumena površina ima 2 koncentrična polu O-ringa, čime se postiže apsolutno dihtovanje. Sve ogrlice su po EN normama sa donje strane opremljene prokronskom trakom koja ja unutrašnje strane ima gumenu oblogu preko koje naleže na spoljni zid cevi.
